Die verschiedenen MCU Revisionen
Einen schnellen Überblick über die Unterschiede der Revisionen der MCU findest du in dieser Tabelle:
| Revision | USB-Anschluss | Lage-/ Beschleunigungssensor | Besonderheit |
|---|---|---|---|
| Rev. 1.3 | Mikro-USB | BMX055 | Erste Version |
| Rev. 1.5 | USB-C | BMX055 oder keiner | Achtung: Chargen ohne Sensor |
| Rev. 1.6 | USB-C | ICM-20948 | Neuer Beschleunigungssensor eingebaut |
| Rev. 1.7 | USB-C | ICM-20948 | Aktuelle Revision / QWIIC Schnittstelle eingebaut |
Während der Entwicklung der senseBox MCU wurden mehrere Revisionen entwickelt. Die aktuelle Version ist die V1.7. Die folgende Übersicht zeigt dir die Unterschiede zwischen den einzelnen Revisionen. Grundlegend sind alle Versionen kompatibel zu den anderen Versionen und unterscheiden sich nur geringfügig in der Hardware.

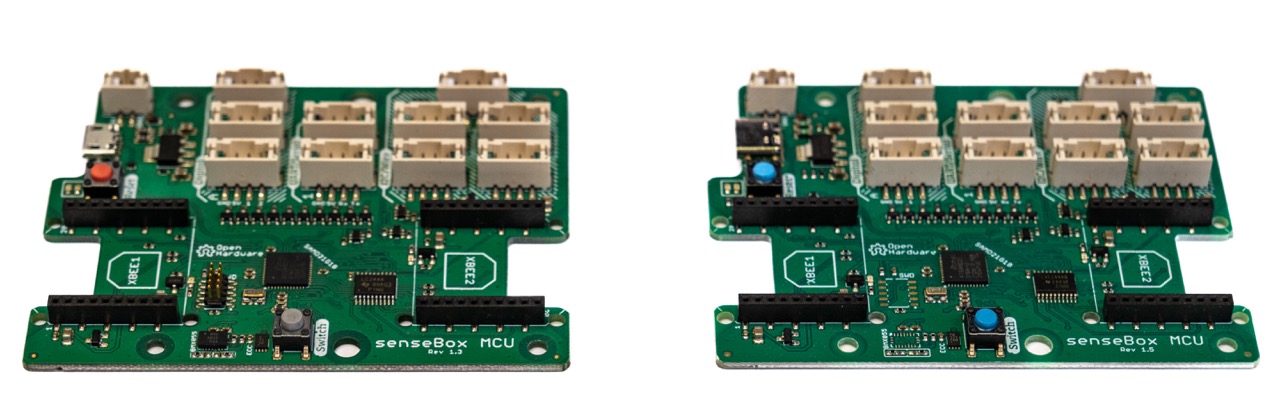

Unterschiede der senseBox MCU Revisionen
Rev. 1.3
Die Revision 1.3 ist die erste Version die ab 2018 ausgeliefert wurde. Sie ist mit dem Beschleunigungssensor BMX055 und Mikro-USB Anschluss ausgestattet.

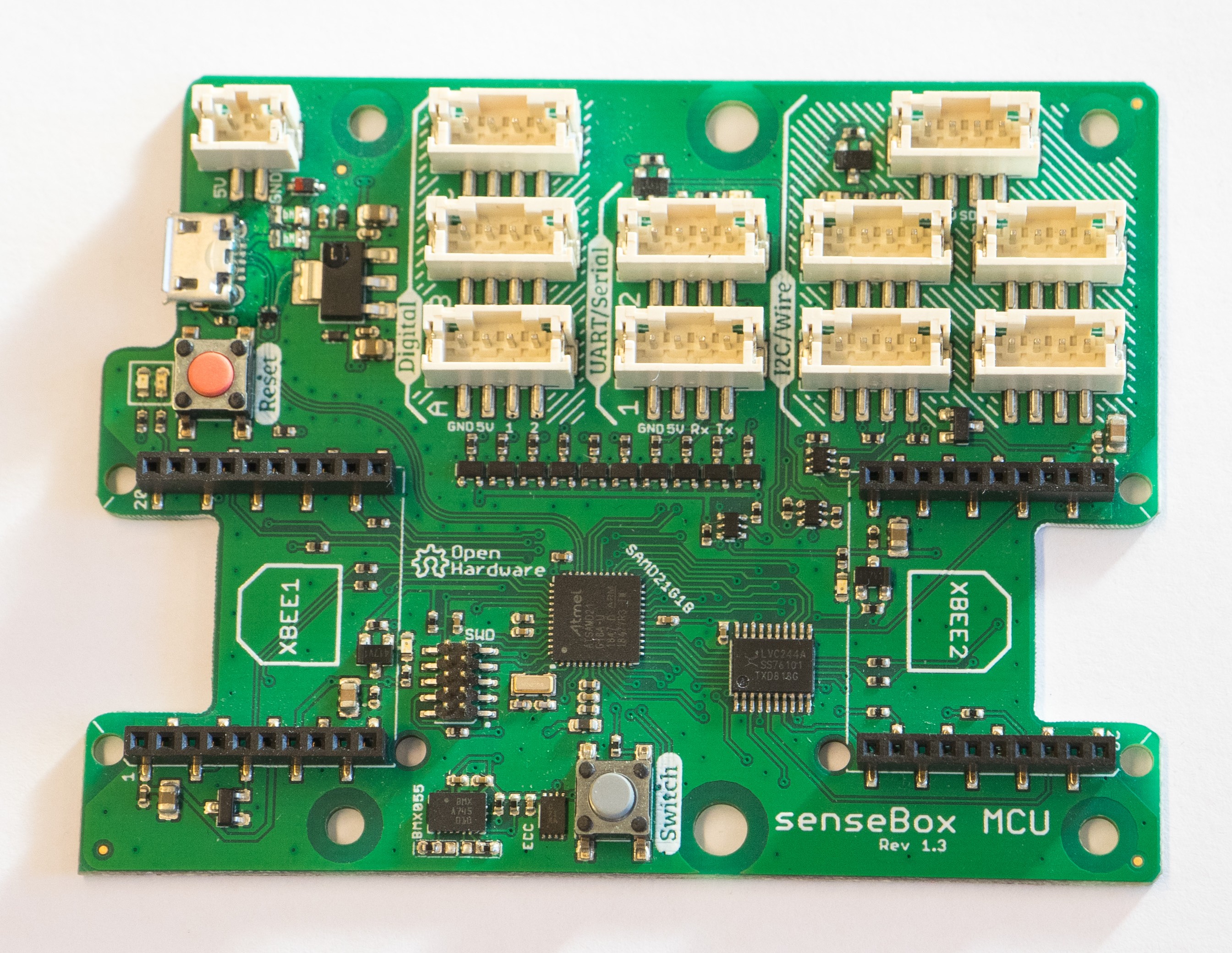

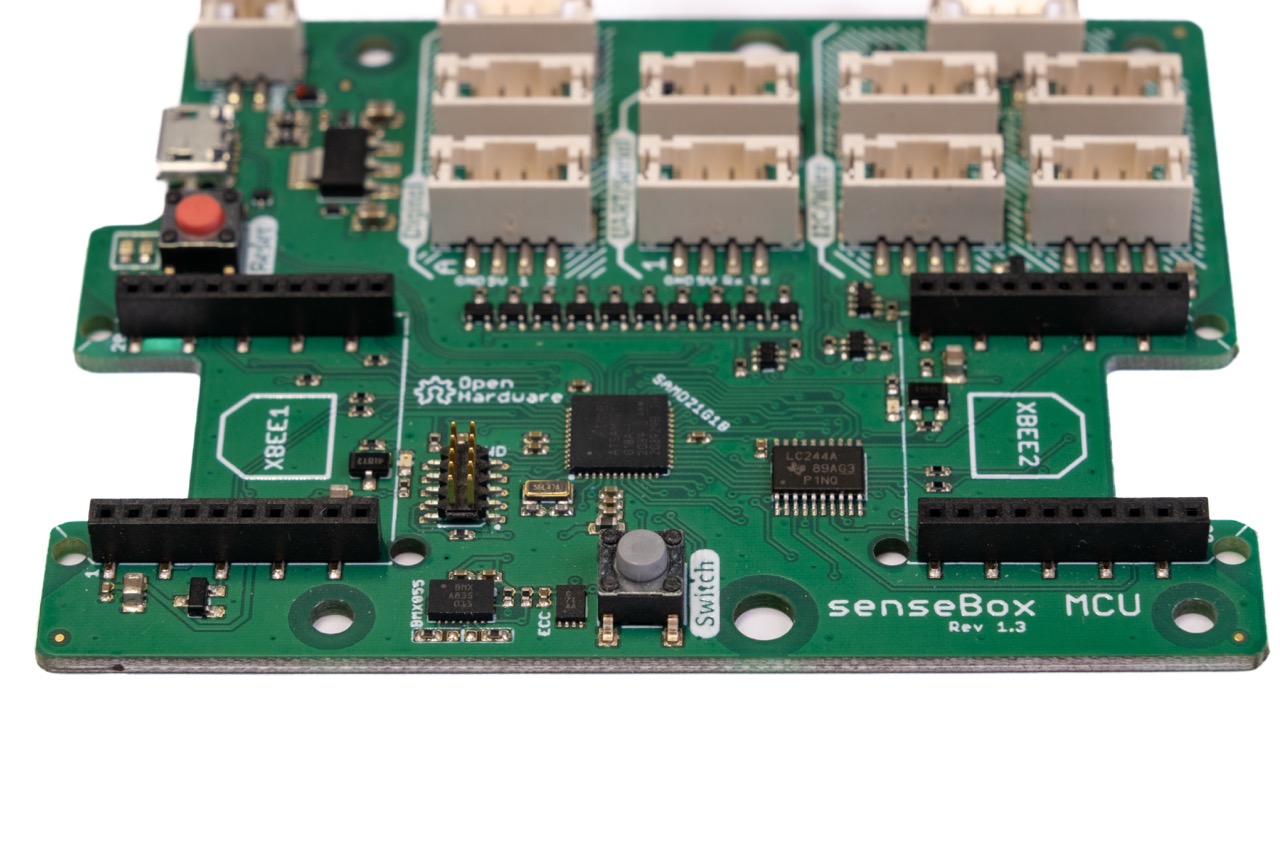

MCU Revision 1.3
Rev. 1.5
Ab der Version 1.5 der senseBox MCU wurde die Mikro-USB Buchse durch einen USB-C Anschluss ersetzt. Dieser ermöglicht eine einfache und schnelle Verbindung zum Computer. Die Version 1.5 ist kompatibel zu allen bisherigen Versionen der senseBox MCU.

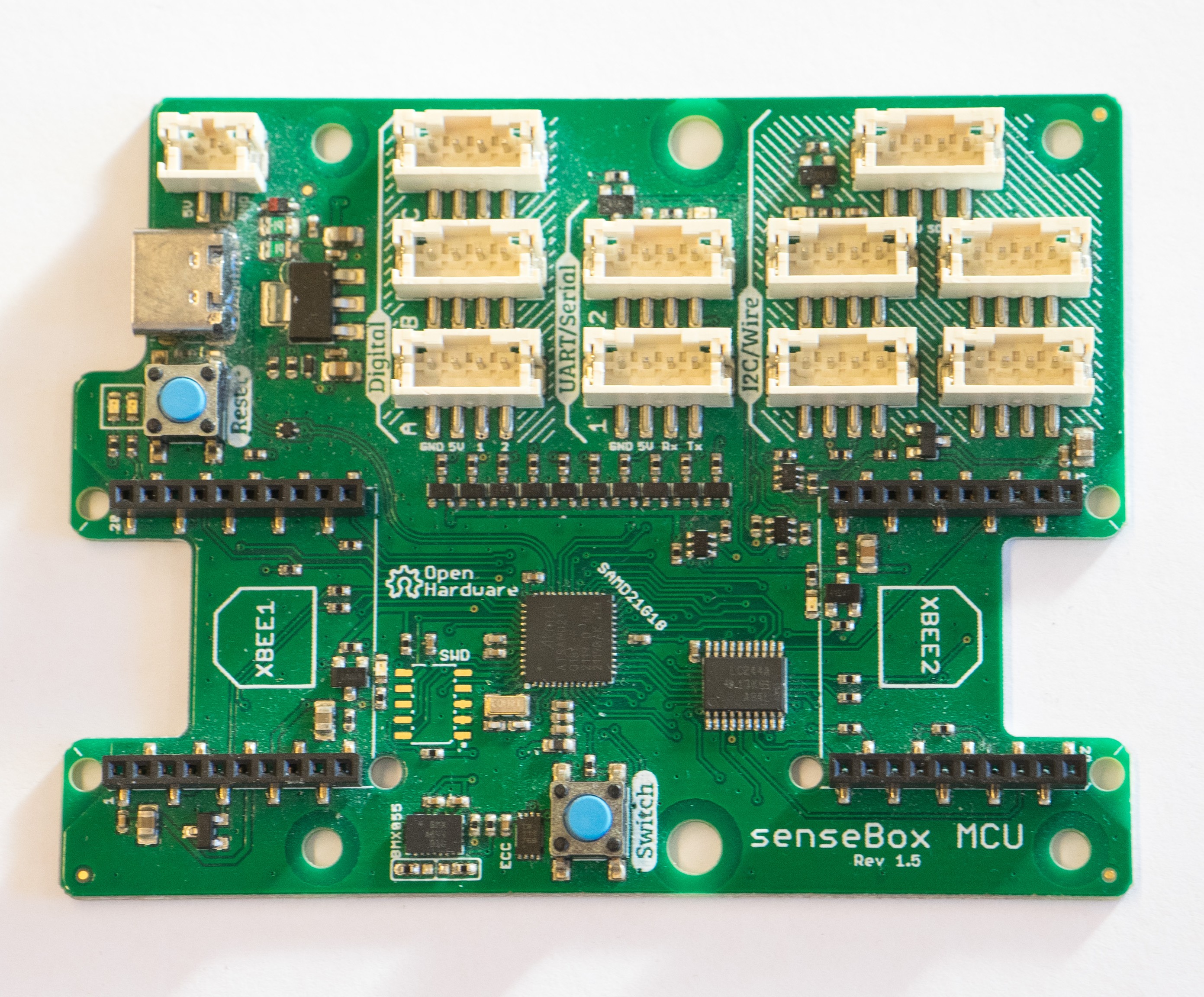

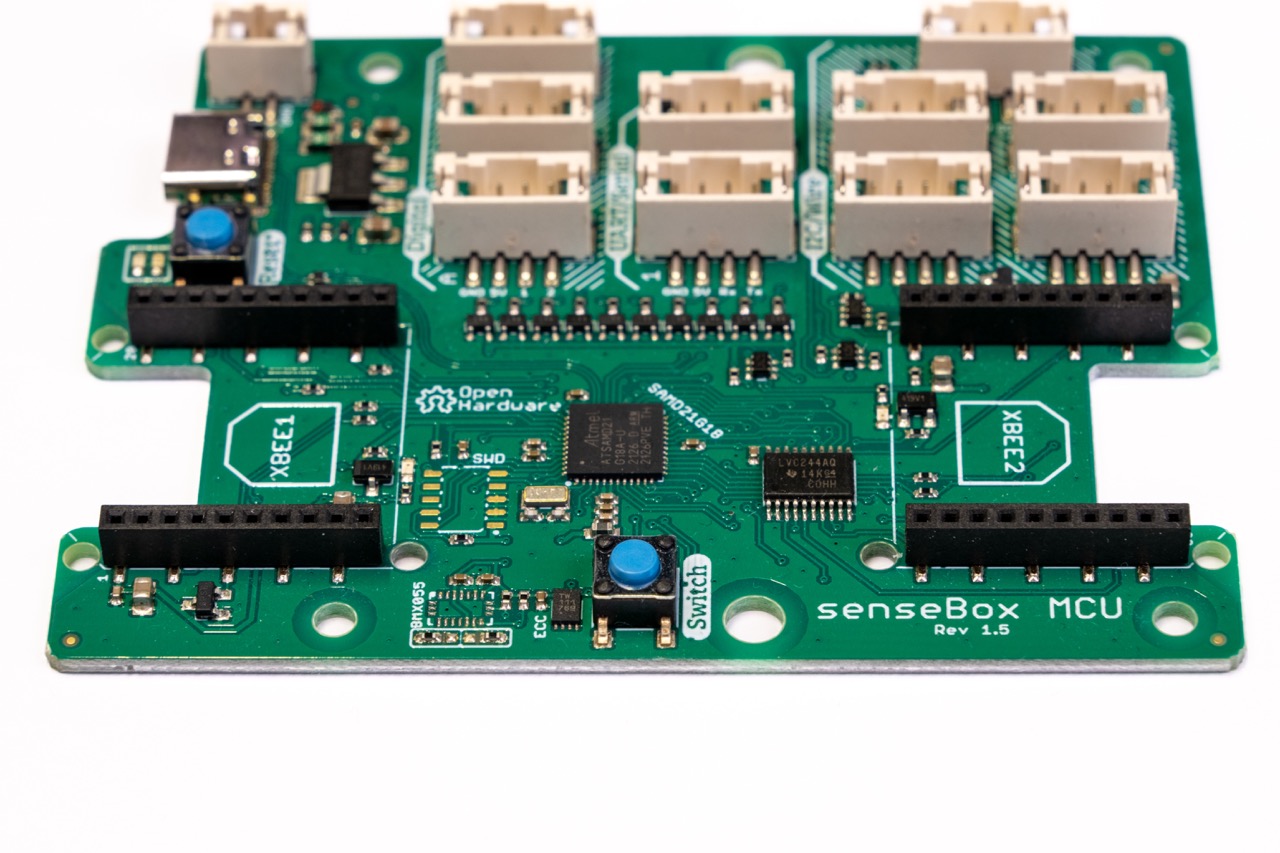

MCU Revision 1.5
Achtung: Aufgrund der Knappheit von Elekronikbauteilen während der Coronazeit wurde eine Charge der Revision 1.5 ohne Beschleunigungssensor (BMX055) ausgeliefert. Falls du dir unsicher bist ob deine senseBox MCU einen Beschleunigungssensor hat, hilft dir die untstehende Grafik weiter. Die obere Version der MCU V1.5 hat einen Beschleunigungssensor, die untere Version nicht.

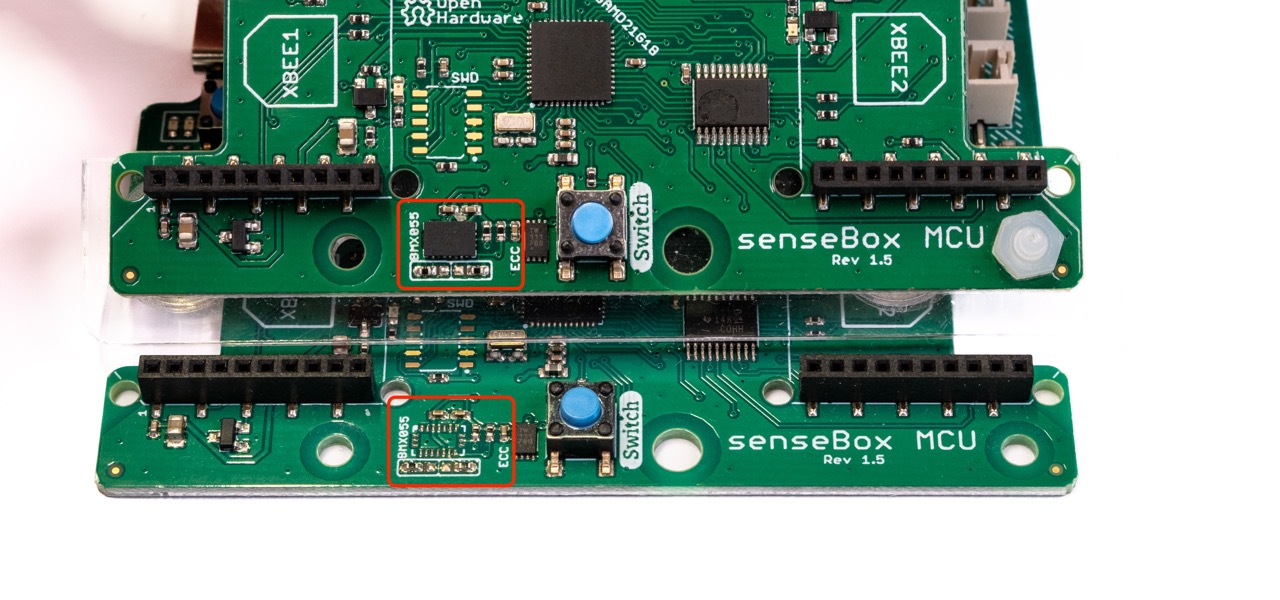

MCU Revision 1.5 mit (oben) und ohne (unten) Beschleunigungssensor
Der Beschleunigungssensor BMX055 wurde von Mitte 2021 bis Anfang 2022 eingebaut.

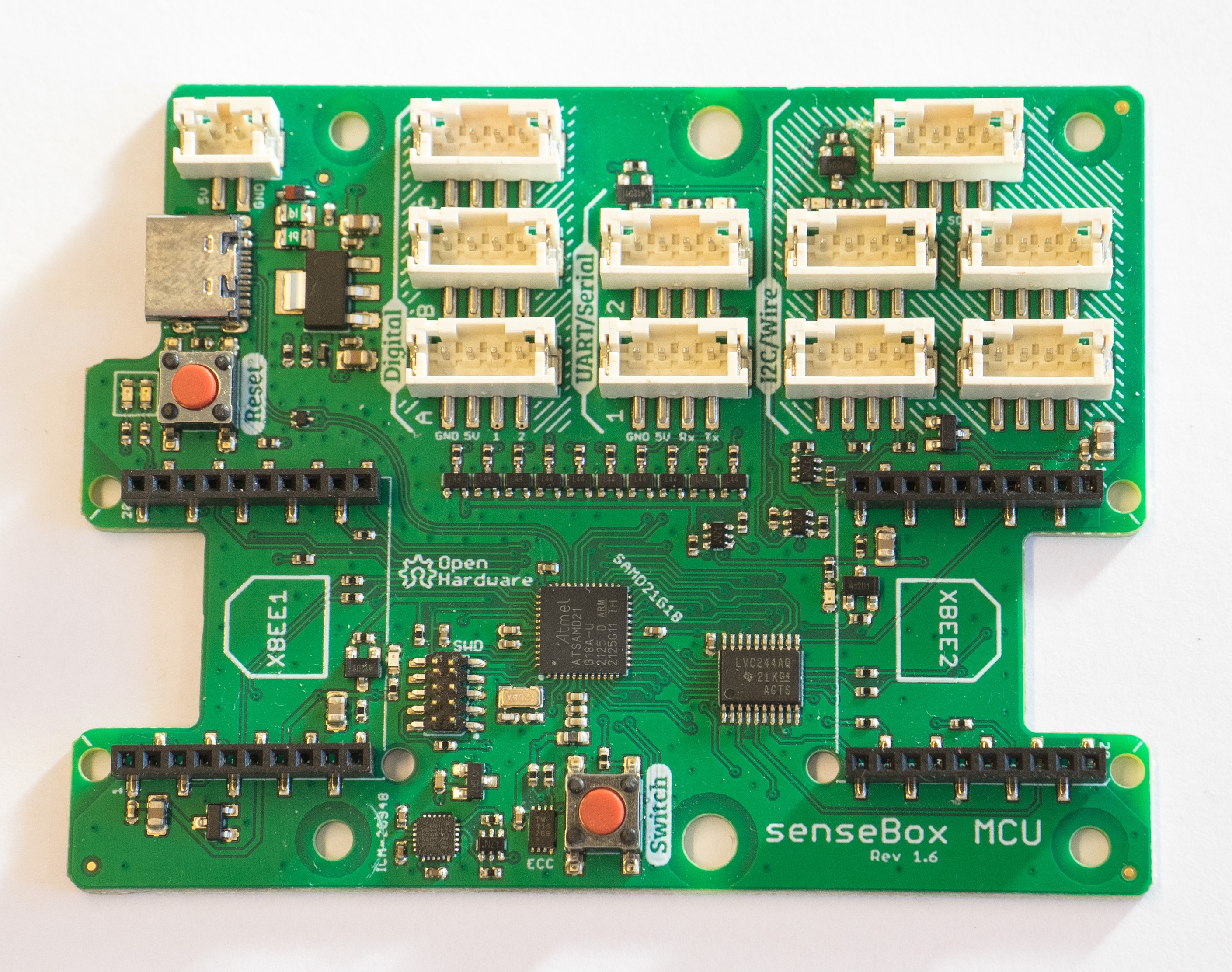

Rev. 1.6
Der BMX055-Beschleunigungssensor wurde durch den ICM-20948 mit 3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor ersetzt.
Rev. 1.7 - Aktuelle Version
Die MCU wurde mit zusätzlicher Schnittstelle für zwei QWIIC-Anschlüsse ausgestattet.
